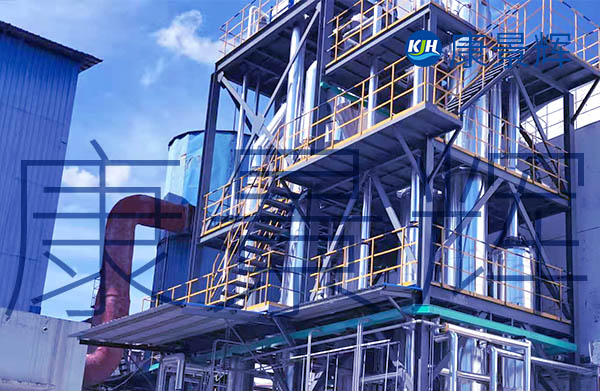

一、氯化鈉、硫酸鈉雙效蒸發器設計基準
1.處理量:2t/h原液,連續運行8000h/a
2.進料成分:NaCl8%,Na?SO?6%,水86%(質量分?jǐn)?shù))
3.產品含水:≤4%(混合濕鹽)
4.蒸汽:0.5MPa(g)飽和
5.冷卻水:32℃/40℃,約120m3/h
二、氯化鈉、硫酸鈉雙效蒸發器工藝流程
1.預熱:進料經Ⅰ效冷凝水預熱至約80℃后進入Ⅰ效蒸發器(95℃,-0.06MPa)。
2.Ⅰ效濃縮液靠壓差流入Ⅱ效蒸發器(75℃,-0.085MPa)繼續濃縮。
3.Ⅱ效出料泵至稠厚器,再經雙級推料離心機分離,得到約0.28t/h濕鹽;母液65%回流Ⅰ效,35%外排母液處理系統。
4.冷凝水:Ⅰ效冷凝水預熱原料;Ⅱ效二次蒸汽冷凝后回收。

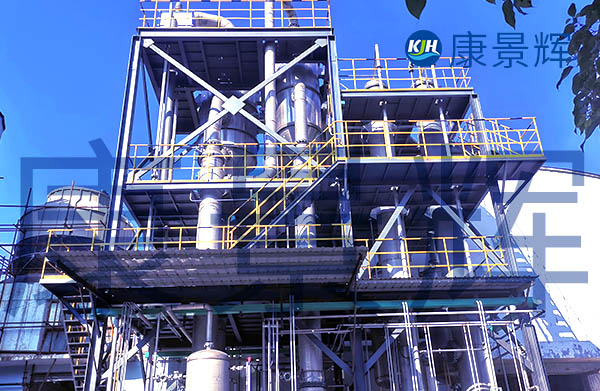

三、氯化鈉、硫酸鈉雙效蒸發器主要設備
1.Ⅰ效蒸發器:傳熱面積90m2,強制循環,2205雙相鋼
2.Ⅱ效蒸發器:傳熱面積80m2,強制循環,2205
3.預熱器:板式15m2,316L
4.稠厚器:3m3,2205
5.推料離心機:0.5t/h,2205
6.水環真空泵:5.5kW
7.冷凝水罐:10m3,316L
生蒸汽:0.65t/h
循環冷卻水:120m3/h
裝機功率:約45kW
四、氯化鈉、硫酸鈉雙效蒸發器技術特點
順流+強制循環流程簡單、易清洗,適合小流量NaCl/Na?SO?體系;2205材質可耐受氯離子和硫酸鹽雙重腐蝕;預留母液冷凍分鹽接口,未來可分離NaCl與Na?SO?。
五、氯化鈉、硫酸鈉雙效蒸發器占地與投資
單層布置12m×8m;設備含稅約150萬元;調試周期3周。
